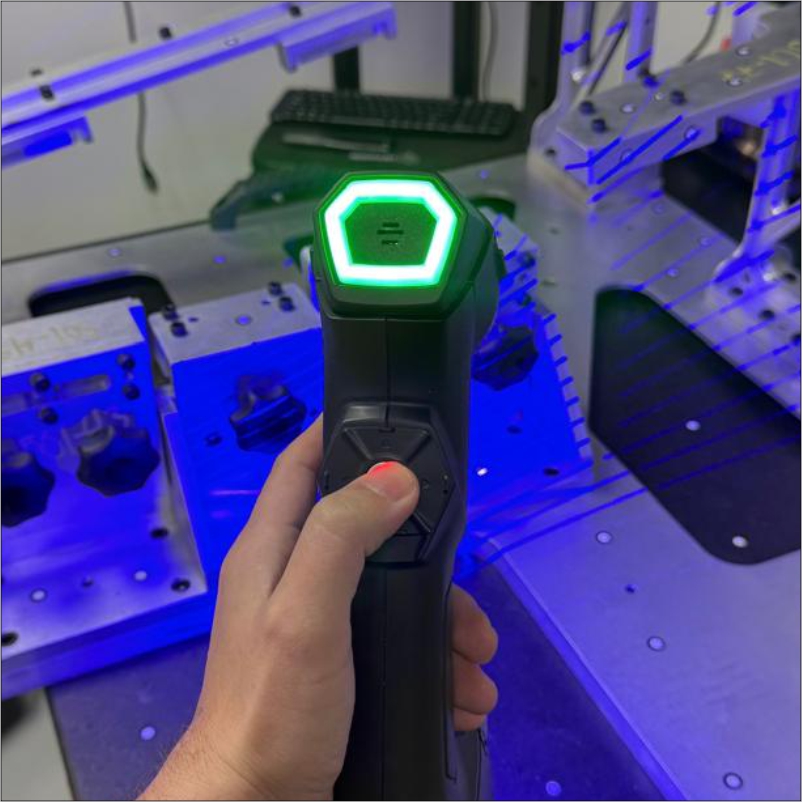

El escáner 3D portátil de grado metrológico más preciso del mundo — certificado bajo la misma norma que rige a las máquinas de medición por coordenadas fijas. Operando en el corredor aeroespacial noroeste de México.
Dos Pruebas. Dos Resultados.
La norma ISO 10360-8 evalúa el instrumento en dos categorías independientes. Nuestros resultados en ambas son excepcionales — y por razones distintas.
Mide la exactitud del instrumento para determinar distancias lineales reales entre dos puntos en el espacio — la prueba más directa de precisión geométrica. Se ejecuta a múltiples distancias de referencia trazables bajo condiciones controladas.
| Distancia | Error medido | Límite ISO | Estado |
|---|---|---|---|
| 390 mm | -0.010 mm | ±0.025 mm | PASS |
| 520 mm | +0.010 mm | ±0.025 mm | PASS |
| 650 mm | +0.005 mm | ±0.025 mm | PASS |
60% por debajo del límite normativo. A 650mm de distancia — el rango operativo real de componentes industriales grandes — el error es de solo +0.005mm. Esto no es común en instrumentos portátiles.
Evalúa la exactitud del instrumento al medir geometrías de referencia — esferas calibradas, cilindros y superficies complejas. Determina qué tan fielmente el escáner reproduce la forma real del objeto. Es el resultado más relevante para inspección dimensional de piezas industriales.
| Geometría | Aplicación |
|---|---|
| Esferas calibradas | Verificación de forma · GD&T |
| Cilindros y planos | Inspección de maquinados |
| Superficies complejas | Ingeniería inversa · Mapa de color |
4.8% por debajo del límite permitido. El resultado de ±0.0238mm cubre la totalidad de los casos de inspección dimensional industrial — desde análisis GD&T hasta mapas de color de componentes aeroespaciales.
¿Por qué importan estos dos resultados juntos? El LME garantiza que el instrumento mide correctamente las distancias absolutas entre puntos — crítico en inspección de componentes grandes como fixtures aeroespaciales de 120". El PSE garantiza que mide correctamente las formas — crítico en ingeniería inversa de piezas complejas. Nuestro instrumento aprueba ambas pruebas con amplio margen bajo la norma ISO 10360-8 — el estándar que también rige a las CMMs fijas de laboratorio Zeiss, Hexagon y Renishaw.
Especificaciones
| Precisión | ±0.025 mm (0.0009 in) |
| Acc. volumétrica | 0.020 mm + 0.040 mm/m 0.020 mm + 0.015 mm/m (con Accu+ Kit) |
| Norma de certificación | VDI/VDE 2634 Part 3 & ISO 10360 |
| Fuente de luz | 30 líneas láser azul + 1 extra line |
| Distancia de trabajo | 200 – 750 mm (7.9 – 29.5 in) |
| Rango de pieza | 0.05 – 4 m (recomendado) |
| Capacidad PIN | 0.750 mm (0.0295 in) |
| Capacidad STEP | 0.025 mm (0.0009 in) |
| Peso del instrumento | 0.94 kg (2.1 lb) |
| Software nativo | VXelements · Geomagic · PolyWorks |
| Clase láser | Clase 2M — seguro para los ojos |
Especificaciones según hoja técnica oficial Creaform / AMETEK 2024. El rendimiento con Accu+ Kit utiliza barras de escala incluidas. Pruebas realizadas en laboratorios de calibración acreditados ISO/IEC 17025 de Creaform.
Qué Significa ISO 10360
La misma norma que certifica a las máquinas de medición por coordenadas fijas de laboratorio — ahora aplicada a un escáner portátil.
ISO 10360 es la norma internacional que define los procedimientos de prueba de aceptación y reverificación para sistemas de medición por coordenadas. Originalmente diseñada para CMM fijas de laboratorio — los instrumentos más precisos de la industria manufacturera — su aplicación a escáneres portátiles (Parte 8) representa el nivel más alto de exigencia en metrología óptica.
Parte 8 — Optical Distance Sensors · Específica para escáneres portátiles metrológicosEl Length Measurement Error (LME) es el parámetro crítico de la norma. Mide la diferencia entre la longitud que reporta el instrumento y la longitud real de una referencia trazable. Para aprobar ISO 10360-8, el instrumento debe mantenerse dentro del límite declarado en múltiples mediciones a distintas orientaciones, distancias y temperaturas. No es una sola medición favorable — es una batería de pruebas exigente.
LME resultado MSG: ±0.010mm @ 390–650mm — 60% bajo el límite · PSE: ±0.0238mmUna CMM fija de laboratorio (Zeiss, Hexagon, Renishaw) y el HandySCAN BLACK+ Elite comparten el mismo marco normativo de certificación. La diferencia: la CMM requiere que el componente se traslade al laboratorio y permanezca completamente estático. El HandySCAN lleva la precisión directamente a la planta, al componente instalado, sin desmontaje y sin depender de una mesa de granito.
Precisión de laboratorio certificada · Movilidad de campo realAdicionalmente, el instrumento cumple con VDI/VDE 2634 Parte 3 — la norma alemana de referencia para sistemas de medición fotogramétrica y escáneres ópticos industriales. Esta doble certificación (ISO 10360-8 + VDI/VDE 2634) es el estándar que exigen las auditorías AS9100 en la industria aeroespacial y IATF 16949 en la cadena automotriz.
Requerido por AS9100 · IATF 16949 · NADCAPComparativa de Instrumentos
¿Con qué otros instrumentos se compara el HandySCAN BLACK+ Elite? ¿Qué tiene que no tienen los demás?
| Instrumento | Precisión típica | ISO 10360 | Portátil | Sin desmontaje | Componentes grandes | Precio relativo |
|---|---|---|---|---|---|---|
| CMM fija de laboratorio Zeiss / Hexagon / Renishaw |
±0.001 – 0.003 mm | ✓ ISO 10360-2 | ✗ | ✗ | Limitado | $$$$$ |
| Laser Tracker FARO / Leica / API |
±0.015 – 0.025 mm | ✓ ISO 10360-10 | ✓ | ✓ | ✓ Gran escala | $$$$ |
| Brazo articulado CMM FARO Arm / Romer |
±0.025 – 0.050 mm | Parcial | ✓ | ✓ | Limitado 3-4m | $$$ |
| HandySCAN BLACK+™ Elite MSG S/N 9690647 · Cert. HSB0101-25256-6960 |
LME ±0.010mm @ 650mm PSE ±0.0238mm |
✓ ISO 10360-8 + VDI/VDE 2634 |
✓ 0.94 kg | ✓ En campo | ✓ Hasta 4m+ | $$$ |
| Escáner portátil sin cert. Genérico / bajo costo |
±0.050 – 0.200 mm | ✗ Sin cert. | ✓ | ✓ | ✓ | $ |
La comparativa representa rangos típicos del mercado 2024. Precisiones pueden variar según modelo, condiciones de operación y configuración. El HandySCAN BLACK+™ Elite de MSG es el único instrumento de esta tabla con certificación ISO 10360-8 propia (no de tipo), operando en campo en el corredor aeroespacial noroeste de México.
Certificado Real.
Número visible.

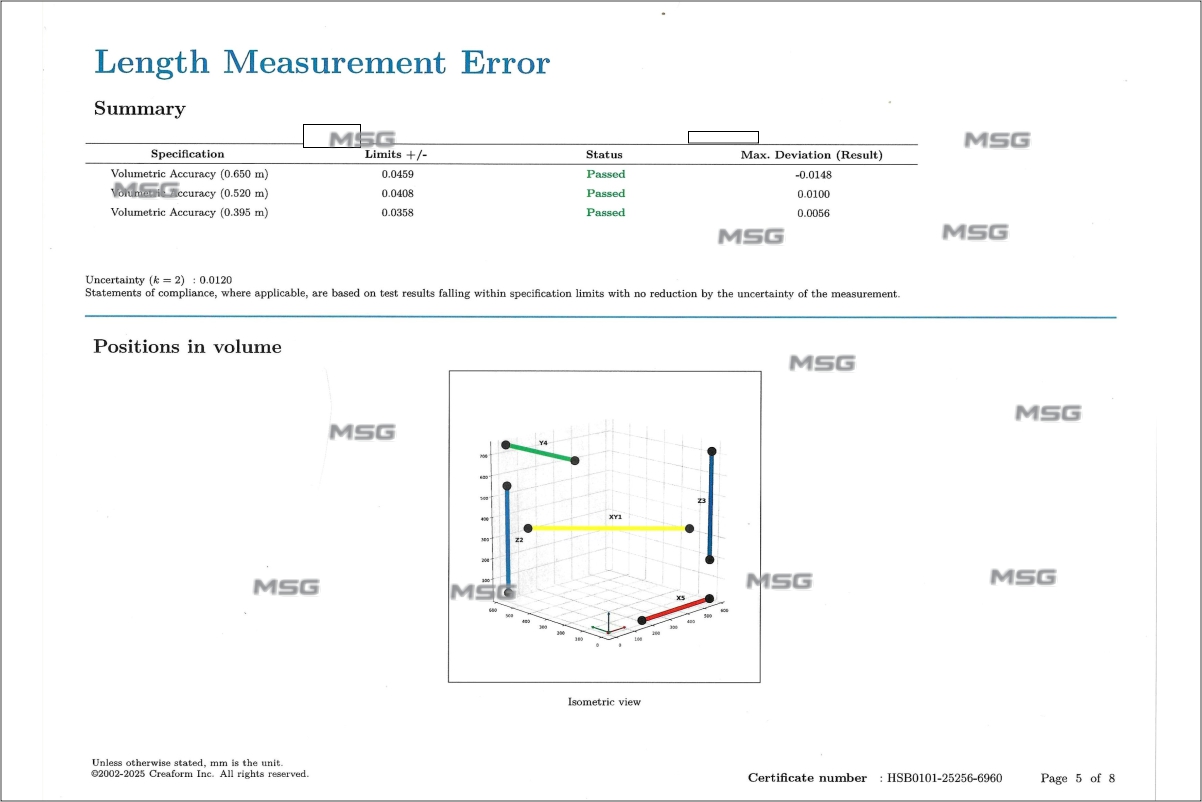

El certificado que opera en cada proyecto de MSG muestra dos pruebas independientes. En Length Measurement Error (distancias lineales) el resultado máximo fue ±0.010mm a 650mm de distancia — 60% por debajo del límite. En Probe Size Error (geometrías) el resultado fue ±0.0238mm — 4.8% bajo el límite normativo.
Ambos resultados pertenecen al instrumento específico S/N 9690647 — emitido por laboratorio acreditado ISO/IEC 17025, con número de certificado individual. No es la certificación de tipo del fabricante — es el certificado del instrumento que llega a su planta.
Esto permite referenciar directamente el certificado en reportes de inspección para auditorías AS9100, IATF 16949 y NADCAP — un requisito que no puede cumplirse con un escáner sin certificación propia.
Este instrumento puede
llegar a su instalación.
El HandySCAN BLACK+™ Elite certificado ISO 10360-8 se despliega directamente en su planta — sin trasladar el componente, sin interrumpir la línea de producción. Cuéntenos el proyecto.
